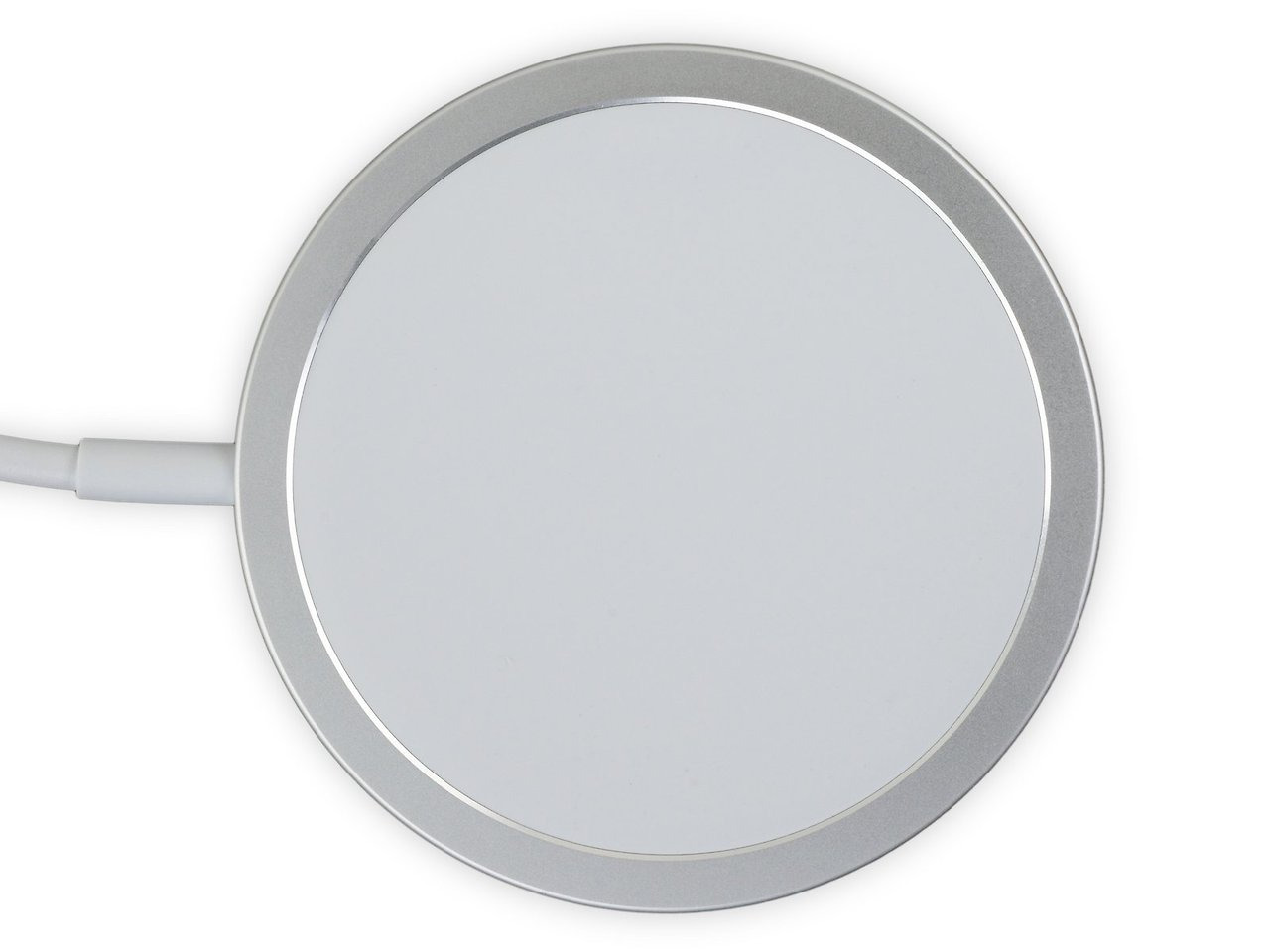

애플 맥세이프 충전기 분해 구조 Apple MagSafe 충전기

새로운 Apple MagSafe 충전기는 아주 작은 iPhone 상자에 들어있지 않지만 (더 많은 돈을 지불해야 합니다),



MagSafe 충전기의 주요 구조:
자석 배열:
MagSafe 충전기는 아이폰 내부에 있는 충전 코일 주변에 자석이 배열되어 있어, 충전기와 기기 간의 정확한 정렬을 돕습니다.
자석 링:
충전기 표면에는 자석 링이 있어 아이폰과 결합될 때 자력을 이용하여 안정적인 부착을 가능하게 합니다.
무선 충전 코일:
충전기 내부에 무선 충전 코일이 내장되어 있어, 아이폰에 전력을 공급합니다.
USB-C 연결:
MagSafe 충전기는 USB-C 케이블을 통해 전력을 공급받습니다.
MagSafe 충전 방식:
1. 정렬:
아이폰과 MagSafe 충전기를 가까이 가져가면 자석의 힘에 의해 자동으로 정렬됩니다.
2. 부착:
정렬된 상태에서 충전기가 아이폰에 부착되어 안정적으로 고정됩니다.
3. 충전:
부착된 상태에서 무선 충전 코일을 통해 아이폰이 충전됩니다.
장점:
빠르고 편리한 충전:
자석을 이용한 정렬로 충전이 간편하고, 충전 중에도 아이폰 사용이 용이합니다.
안정적인 부착:
자석의 강력한 부착력으로 충전 중에도 아이폰이 쉽게 떨어지지 않습니다.
다양한 호환 액세서리:
MagSafe 기술은 충전뿐만 아니라 케이스, 지갑 등 다양한 액세서리에도 활용됩니다







Qi-스타일 무선 충전이 가능한 모든 iPhone 모델 (및 기타 기기)와 호환됩니다. 하지만 우리 것은 운명이 다릅니다.

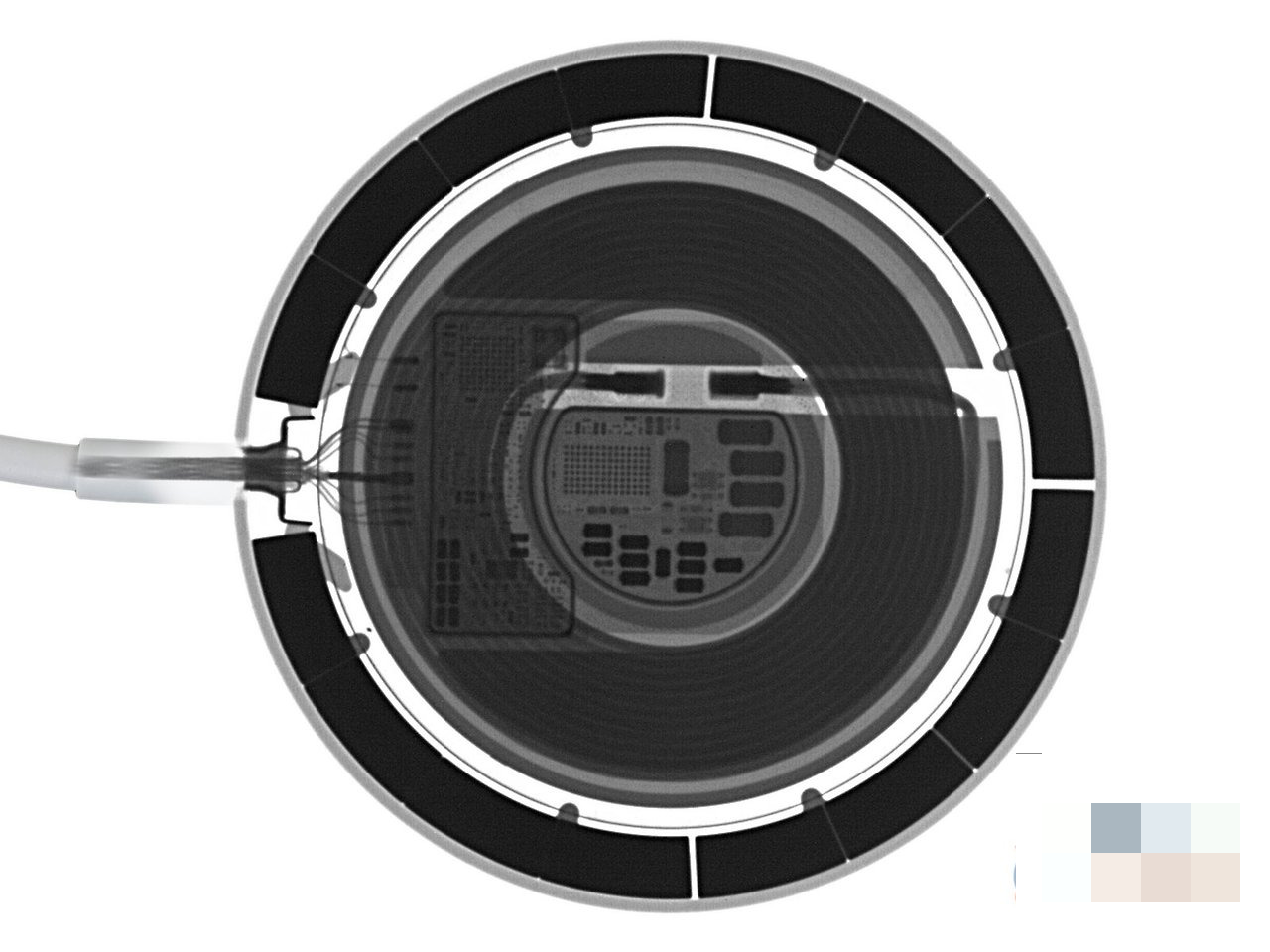

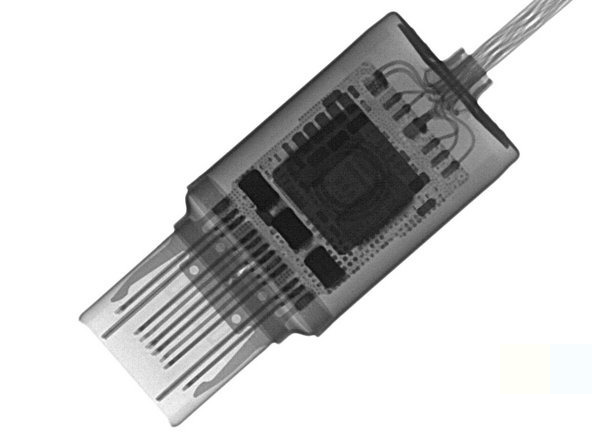

내부를 처음 엿봅니다—Creative Electron이 제공한 X-레이 사진.

이는 Apple이 Apple Watch용으로 만드는 다른 유도 충전 퍽과 재미있는 비교를 합니다. 여기서 내부의 자세한 분석을 관찰할 수 있습니다.

한 가지 분명한 차이점은 외관 둘레의 짙은 자석 고리입니다—맞습니다, 충전 퍽과 새 iPhone 모두 해당하는 자석이 있습니다. Apple Watch 충전기는 중앙에 자석 하나만 사용합니다.

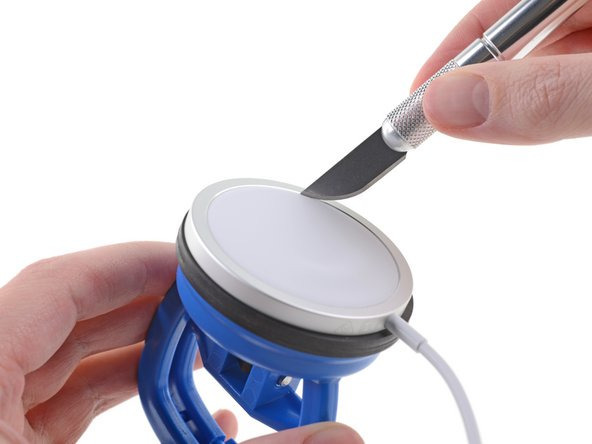

찾을 수 있는 유일한 이음매는 고무와 금속이 만나는 부분이며, 이는 확실한 진입 점입니다.
낙관적으로, 우리는 (아마도 이들을 함께 붙이고 있을) 접착제를 부드럽게하기 위해 약간의 열을 가합니다. 그런 다음 꼭-맞는 흡입 컵 두 개를, 양쪽에 하나씩, 부착하고 줄다리기를 시작합니다.

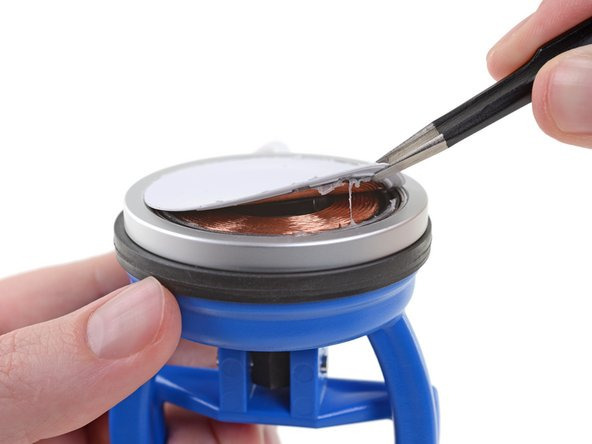

충전 표면의 흰색 커버 재질이 약간 늘어나기 시작하지만 실제 간격은 꼼짝하지 않습니다. (때로 우리는 너무나 낙관적입니다.)

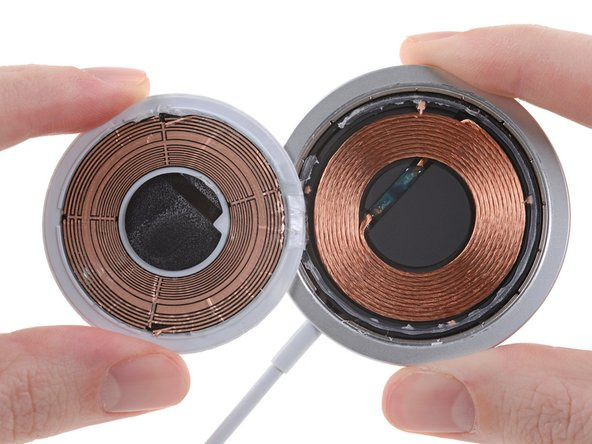

내부… 충전 코일!?!

흰색 커버 아랫면에 식각한 구리 스티커가 있으며, 충전 코일 외부에 일정한 간격을 둔 리드 네 개와 상응하는 흔적이 있습니다.

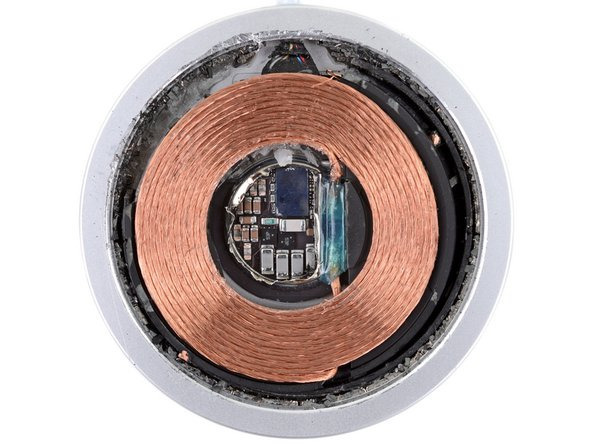

코일을 들어 올리면 회로 기판이 나타납니다—아아, 금속 실드로 덮여 있군요.

곧 다가올 새로운 iPhone으로 인해 오늘은 미세납땜할 시간이 없습니다. 우리는 진행하기 위해 플러시 커터로 바로 건너 뜁니다. 결과는 아름답지는 않지만, 목적은 달성했습니다.

작은 회로 기판은 STWPSPA1 표식 칩을 장착하고 있습니다. 이는 STMicroelectronics 15W 무선 ​​충전기 IC STWBC-EP의 가까운 사촌일 가능성이 높습니다.
