전면 카메라

기본 모델과 달리, 고급형 iPhone 14 Pro와 Pro Max는 전면 카메라 모듈이 새롭게 디자인되었으며, 이제 "다이내믹 아일랜드"라고 불립니다. 전면 TrueDepth 카메라와 IR 카메라를 가리는 알약 모양의 불투명한 영역은 더 이상 노치가 아니며, OLED 화면에서 역동적으로 "확장"되어 단순히 전면 카메라를 탑재하는 것이 아니라 디스플레이의 일부인 듯한 착시 효과를 줍니다.

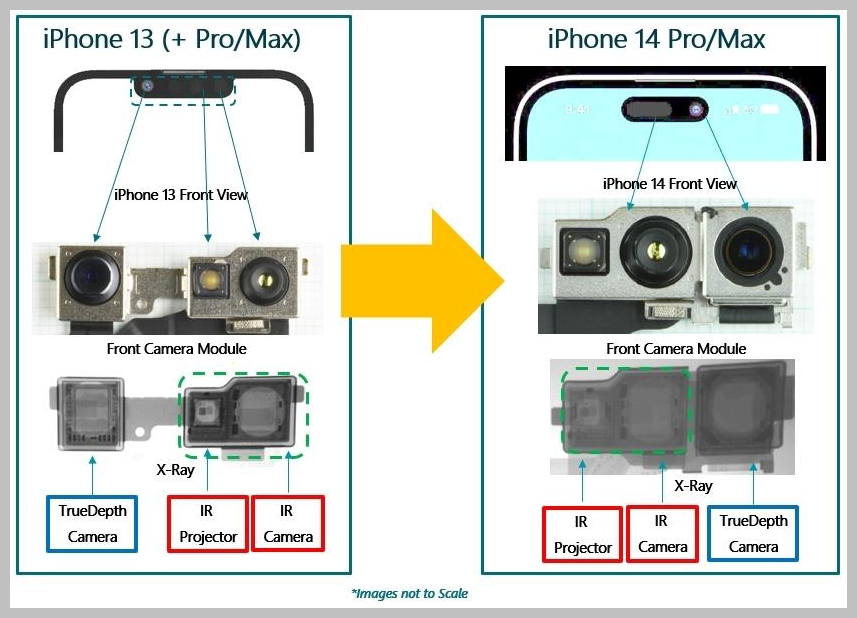

Apple iPhone 14 Pro/Max의 높은 대비 이미지를 보면, 전면 카메라 모듈에는 두 개의 영역이 있는 것으로 보입니다. 하나는 TrueDepth 센서용이고 다른 하나는 IR 카메라/발광부 구성 요소용입니다

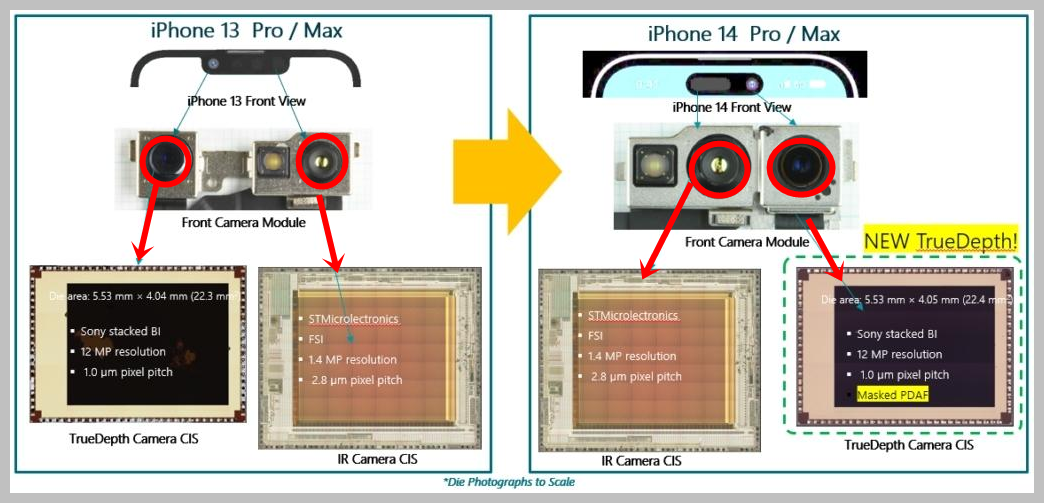

Face ID IR Cam에 사용된 이미지 센서는 iPhone 13과 iPhone 14 모두에서 동일한 1.4MP 픽셀 피치 2.8µm STMicroelectronics Die를 사용합니다. 그러나 Sony TrueDepth 카메라는 위상 검출 자동 초점(PDAF) 기능을 포함하도록 업그레이드되었습니다





후방 카메라

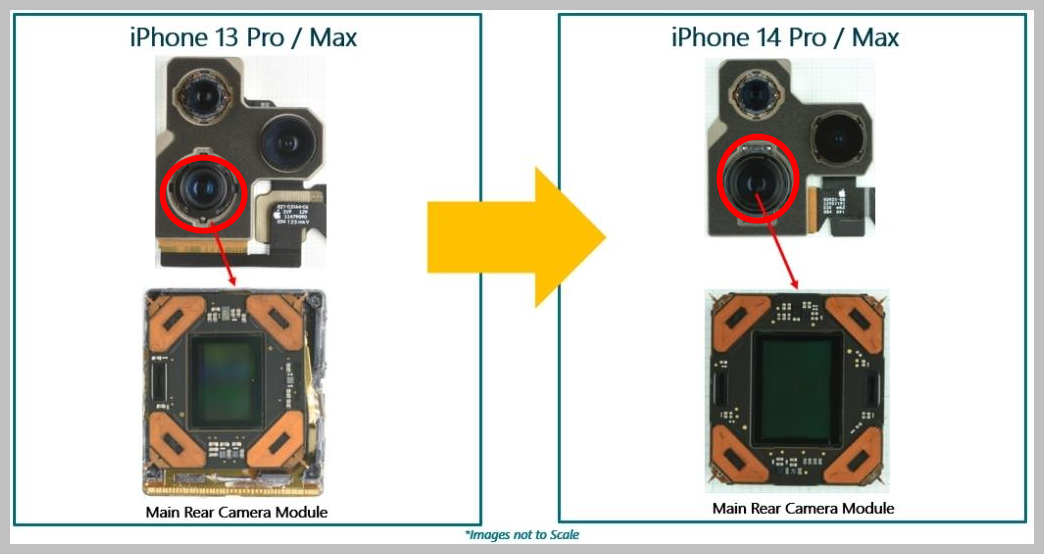

메인 후면(광각) 카메라

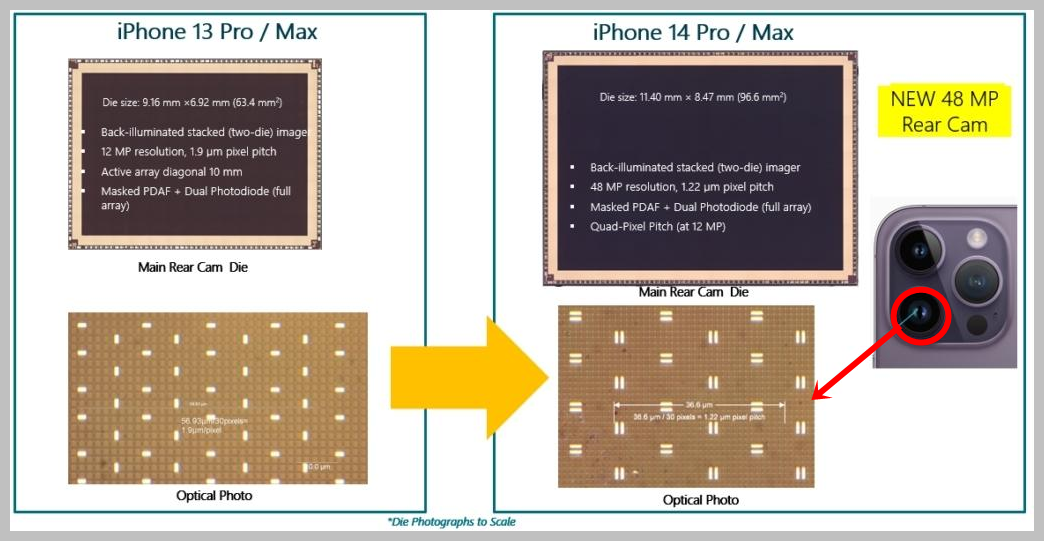

아이폰 14 Pro/Max에 탑재된 새로운 메인 후면 카메라 센서로, 48MP로 업그레이드된 해상도를 자랑합니다. 쿼드 픽셀의 픽셀 피치는 2.44µm입니다. 즉, 이 센서의 절대 픽셀 피치는 48MP 해상도에서 1.22µm, 12MP 해상도에서는 2.44µm입니다. 쿼드 픽셀이 애플의 기존 해상도인 12MP로 되돌아갔다는 점은 상당히 흥미롭습니다.

이 새로운 후면 카메라 센서는 이 iPhone 13 Pro/Max의 이전 후면 카메라와 다른 마스크드 PDAF 패턴을 가지고 있습니다. 마스크드 PDAF는 각 2x2 픽셀 그룹에 새로운 이중 금속 패턴을 포함합니다. 이전 소니 센서는 마스크드 PDAF 외에도 픽셀당 두 개의 포토다이오드를 사용하여 전체 어레이에 걸쳐 "듀얼 포토다이오드"(DP) PDAF 정보를 추가로 제공했을 가능성이 높습니다. 이 전체 어레이 듀얼 포토다이오드 기능은 새로운 48MP 센서에도 사용되는 것으로 확인되었습니다.







초광각 후면 카메라

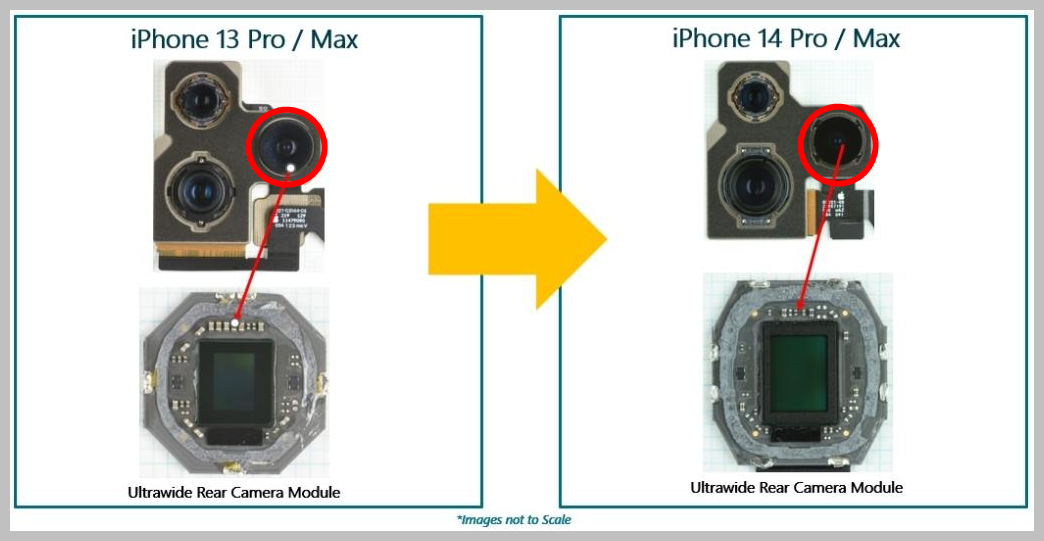

 iPhone 13 Pro 및 Pro Max와 iPhone 14 Pro 및 Pro Max의 초광각 후면 카메라 모듈을 보여줍니다.

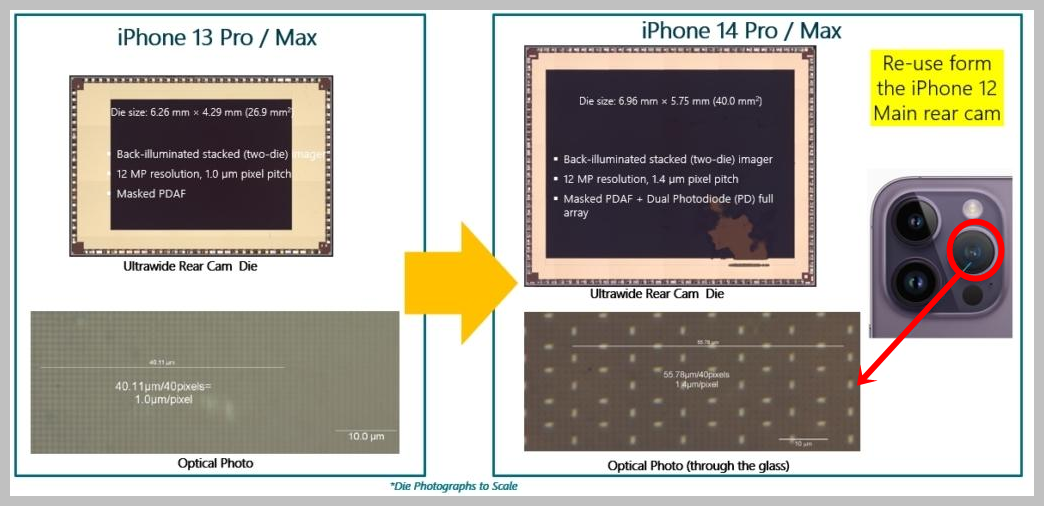

iPhone 14 Pro/Max의 또 다른 카메라 개선 사항은 12MP, 1.4µm 픽셀 크기의 초광각 카메라입니다. 이 센서는 iPhone 12 Pro의 광각 메인 카메라를 재활용한 것으로 보이며, Masked PDAF와 풀 어레이 듀얼 포토다이오드(PD)를 탑재한 반면, iPhone 13 Ultrawide는 12MP, 1.0µm 픽셀 크기와 Masked PDAF를 사용했습니다





초광각 후면 카메라

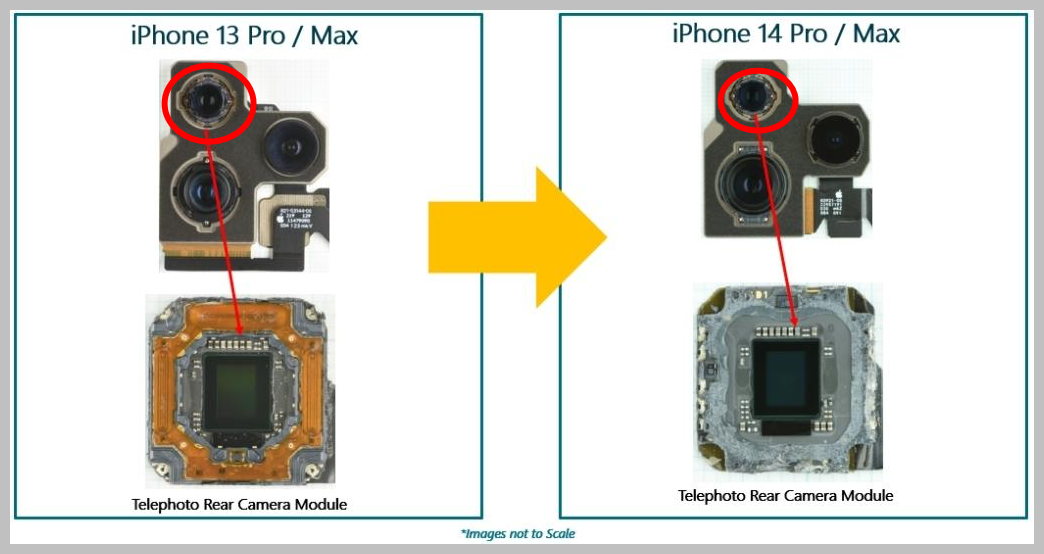

iPhone 13 Pro 및 Pro Max와 iPhone 14 Pro 및 Pro Max의 망원 후면 카메라 모듈을 보여줍니다.

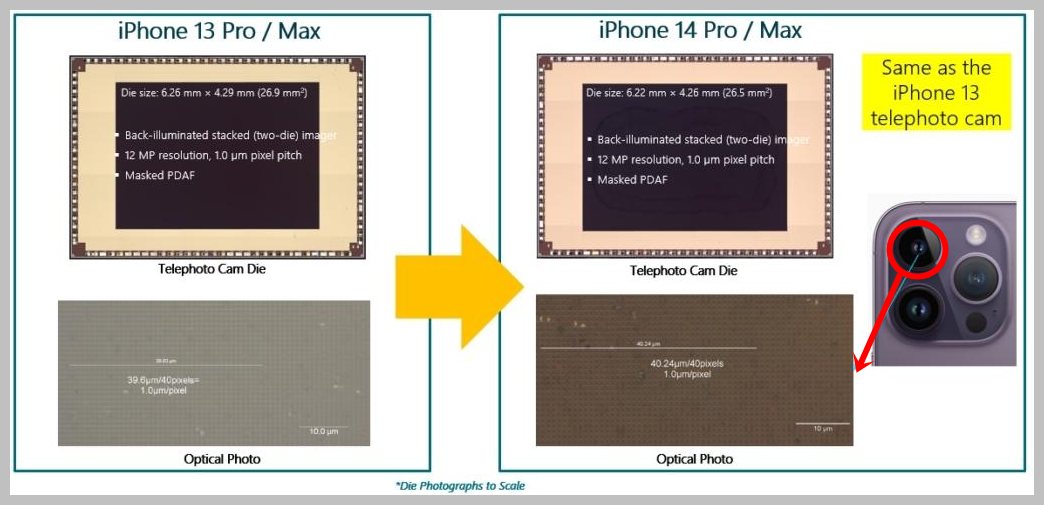

12MP, 1.0µm 픽셀 크기와 마스크드 PDAF를 갖춘 iPhone 14 Pro/Max 망원 카메라는 iPhone 13 Pro/Max 망원 카메라와 동일한 것으로 보입니다



LiDAR 후면 카메라

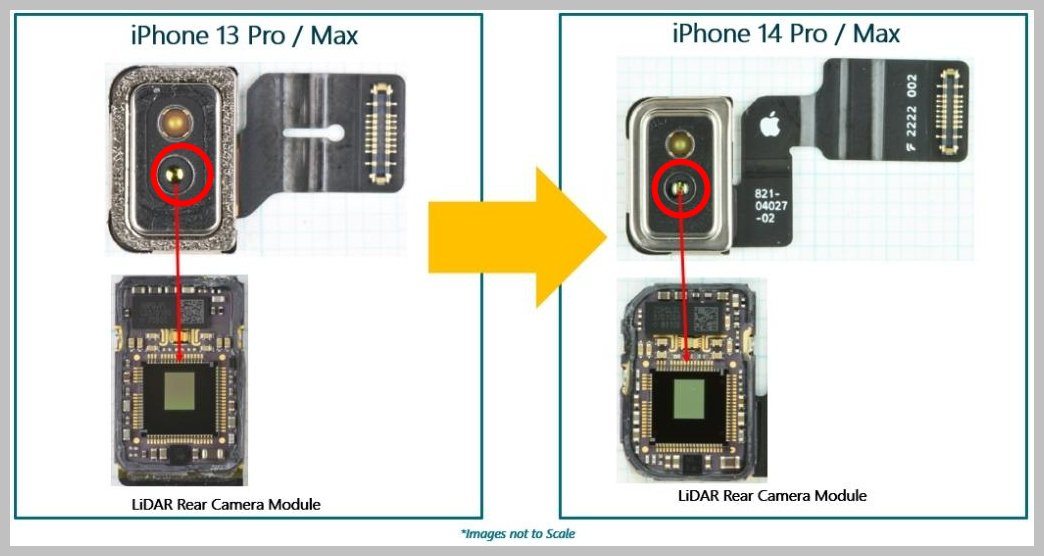

iPhone 13 Pro 및 Pro Max와 iPhone 14 Pro 및 Pro Max LiDAR 후면 카메라 모듈을 보여줍니다.

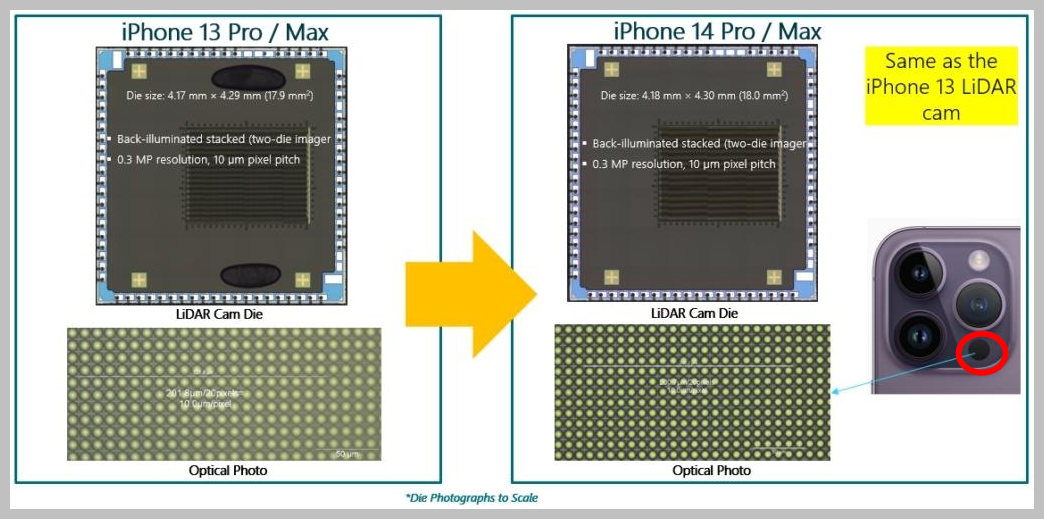

0.3MP, 10µm 픽셀 크기를 갖춘 iPhone 14 Pro/Max LiDAR 카메라는 iPhone 13 Pro/Max LiDAR와 동일한 다이입니다
